Bagaimana DB Wire Harness Meningkatkan Stabilitas Koneksi dan Efisiensi Sistem?

ItuHarness Kawat DBmemainkan peran penting dalam sistem elektronik dan komunikasi modern, menyediakan koneksi yang stabil, efisien, dan terorganisir antara berbagai komponen. Artikel ini mengupas secara mendalamApaHarness Kawat DB adalah,Mengapaini penting di berbagai industri, danBagaimanaitu meningkatkan keandalan dan integritas sinyal. Dengan menyajikan parameter teknis terperinci, daftar fitur, dan tabel profesional, membantu pembaca memahami struktur, fungsionalitas, dan standar kinerja DB Wire Harness. Konten tersebut juga menjawab sepuluh pertanyaan umum yang sering diajukan pelanggan, memastikan kejelasan dan transparansi teknis. Terakhir, artikel ini memperkenalkanDongguan Signalorigin Presisi Connector Co., Ltd., produsen profesional yang didedikasikan untuk solusi DB Wire Harness berkualitas tinggi, dan mengundang pembaca untuk menghubungi perusahaan untuk layanan khusus dan dukungan teknis.

Daftar isi

1. Apa Itu DB Wire Harness & Mengapa Itu Penting

2. Bagaimana DB Wire Harness Beroperasi & Parameter Teknis Utama

3. FAQ: Pertanyaan Umum tentang Harness Kawat DB

4. Tentang Dongguan Signalorigin Precision Connector Co., Ltd. & Ringkasan / Kontak

1. Apa Itu DB Wire Harness & Mengapa Itu Penting

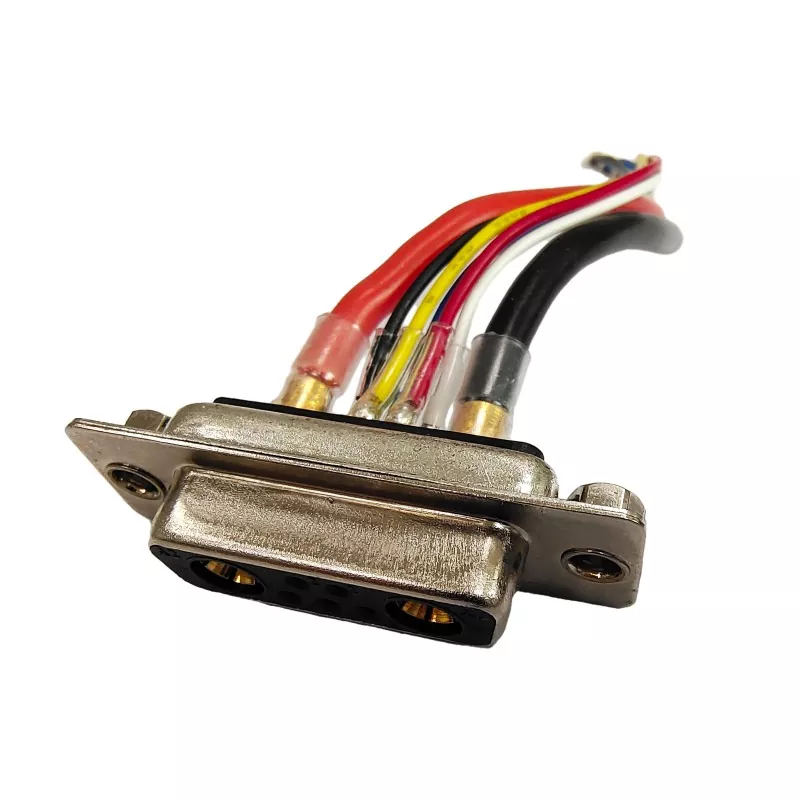

A Harness Kawat DBmengacu pada rakitan pengkabelan yang dibangun di sekitar antarmuka konektor D-sub (atau "DB"), yang menggabungkan beberapa kabel individual, terminal, pelindung, dan selongsong pelindung ke dalam satu rangkaian kabel terintegrasi yang diakhiri menjadi satu atau lebih konektor DB (misalnya DB-9, DB-15, DB-25, DB-44, DB-52, dll.). Harness ini umum digunakan dalam komunikasi data, instrumentasi, sistem kontrol industri, avionik, dan diagnostik otomotif.

Dengan menggabungkan kabel dalam satu alat tenun dan mengintegrasikannya ke dalam antarmuka konektor DB, DB Wire Harness memastikan integritas sinyal, pemetaan pin yang benar, pelindung yang konsisten, dan pemasangan yang disederhanakan. Intinya, ini adalah sistem saraf yang menghubungkan elektronik tingkat papan atau sistem ke sistem eksternal melalui konektor DB.

Mengapa demikianHarness Kawat DBpenting (dan permintaannya semakin meningkat)?

• Integritas sinyal & penekanan kebisingan: Konektor DB sering kali membawa sinyal analog atau digital yang sensitif; harness memastikan pelindung, grounding yang benar, dan perutean kabel untuk mengurangi EMI (interferensi elektromagnetik).

• Modularitas dan skalabilitas: Menggunakan konektor DB memungkinkan sistem menjadi modular—menyambungkan/mencabut subsistem lebih mudah dibandingkan dengan kabel longgar.

• Keandalan & pemeliharaan: Rangkaian kabel yang terkonsolidasi lebih mudah untuk diuji, diperiksa, diganti, atau diperbaiki dibandingkan banyak kabel individual.

• Meningkatnya penggunaan dalam sistem canggih: Dengan semakin banyaknya instrumentasi, akuisisi data, dan sistem kontrol (misalnya otomasi industri, diagnostik EV, ruang angkasa), penggunaan DB harness semakin banyak diminati.

• Tren pertumbuhan pasar: Pasar wiring harness otomotif diproyeksikan mencapai lebih dari USD 125 miliar pada tahun 2035, didorong oleh adopsi kendaraan listrik dan elektronik canggih.

• Pengurangan kompleksitas & efisiensi di bidang manufaktur: Menyederhanakan desain rangkaian kabel akan menurunkan biaya produksi, mempersingkat waktu tunggu, dan mengurangi tingkat kesalahan.

2. Bagaimana DB Wire Harness Beroperasi & Parameter Teknis Utama

Bagaimana aDB Kamie MemanfaatkanBekerja?

1. Pemilihan & persiapan kawat– Pilih pengukur konduktor, jenis insulasi, dan pelindung yang sesuai tergantung pada sinyal (daya, data, analog) dan kondisi lingkungan.

2. Perutean & bundling– Kelompokkan kabel ke dalam cabang-cabang yang logis, gunakan selongsong, pembungkus dasi, atau pelindung yang dikepang.

3. Penghentian & integrasi konektor– Keriting atau solder setiap kabel ke terminal, masukkan ke dalam rumah konektor DB (pin / soket), gunakan cangkang belakang atau pelepas regangan.

4. Pelindung & landasan– Hubungkan pelindung ke shell atau titik ground untuk menjaga kinerja EMI.

5. Pengujian & validasi– Kontinuitas, ketahanan isolasi, uji potensi tinggi (hipot), dan uji tarik.

6. Perakitan & pemasangan akhir– Harness dicolokkan ke antarmuka DB di kedua ujungnya, menyediakan jalur sinyal dari satu sistem ke sistem lainnya.

Parameter Teknis Utama

Di bawah ini adalah tabel yang merangkum spesifikasi umum dan khususMemanfaatkan Kawat DB:

Selain itu, berikut daftar fitur yang sering diminta klien:

• Cabang atau subharness yang putus

• Kabel berkode warna dan tag berlabel

• Sepatu konektor yang terlalu besar untuk menghilangkan ketegangan

• Cangkang belakang yang kokoh, cetakan, atau penyegelan untuk perlindungan lingkungan

• Putaran khusus, pelindung pasangan, atau impedansi terkontrol untuk pasangan diferensial (misalnya RS-422, CAN, Ethernet via DB)

Contoh Spesifikasi Model

Spesifikasi ini menggambarkan bagaimana aHarness Kawat DBdapat disesuaikan dengan kebutuhan aplikasi yang ketat.

3. FAQ: Pertanyaan Umum tentangHarness Kawat DB

Di bawah ini adalah daftar sekitar sepuluh pertanyaan umum (dalam format Tanya Jawab) yang sering ditanyakan calon pelanggan tentang DB Wire Harness, beserta jawaban rinci yang singkat namun jelas.

Q1: Apa kepanjangan dari "DB" di DB Wire Harness?
A1: "DB" mengacu pada keluarga konektor subminiatur D. Huruf "B" secara historis menunjukkan ukuran cangkang tertentu dalam nomenklatur lama (walaupun saat ini banyak yang merujuk secara longgar ke DB-9, DB-15, dll.). Istilah yang tepat adalah D-sub, tapi "DB" digunakan secara luas di industri.

Q2: Dapatkah DB Wire Harness membawa sinyal dan saluran listrik?
A2: Ya. Anda dapat menyertakan saluran listrik (misalnya 12 V, 24 V) bersama dengan saluran sinyal dalam rangkaian kabel yang sama, selama pengukur kabel, insulasi, dan desain cross-talk/EMI dikelola dengan benar.

Q3: Bagaimana Anda memastikan perlindungan dan integritas tanah di DB Harness?
A3: Gunakan pelindung level berpasangan atau foil + kepang, ikat saluran pelindung ke cangkang konektor atau pin ground, pertahankan titik ground yang konsisten, dan hindari loop ground.

Q4: Pengujian apa yang direkomendasikan untuk DB Wire Harness?
A4: Uji kontinuitas, uji ketahanan isolasi, uji hipot (potensial tinggi), dan uji tarik mekanis. Selain itu, verifikasi sinyal fungsional (misalnya tingkat kesalahan bit untuk jalur data) dapat digunakan.

Q5: Dapatkah DB harness mendukung data berkecepatan tinggi (misalnya Ethernet, RS-485)?
A5: Ya. Dengan menggunakan twisted pair, saluran impedansi terkontrol, dan pelindung, rangkaian DB dapat mendukung protokol berkecepatan tinggi selama integritas sinyal dipertahankan.

Q6: Bahan apa yang terbaik untuk isolasi di lingkungan yang keras?
A6: FEP, ETFE, PTFE, atau XLPE ideal untuk paparan suhu tinggi, bahan kimia, atau api. Mereka mengungguli PVC standar dalam hal ketahanan.

Q7: Berapa waktu tunggu tipikal untuk pesanan wire harness DB khusus?
A7: Waktu tunggu bergantung pada kompleksitas, kuantitas, dan persyaratan pengujian, tetapi seringkali berkisar antara 4 hingga 8 minggu. Opsi yang dipercepat mungkin dimungkinkan.

Q8: Bagaimana label kawat dan warna ditangani di DB Harness?
A8: Kami dapat memberi kode warna pada konduktor dan membubuhkan label, penandaan penyusut panas, atau menandai setiap kabel berdasarkan dokumentasi pelanggan untuk memudahkan pemasangan dan pemeliharaan.

Q9: Apakah DB Wire Harness standar mematuhi RoHS / IPC?
A9: Ya, harness standar dapat diproduksi untuk mematuhi RoHS dan IPC/WHMA-A-620 (Kelas 2 atau Kelas 3 tergantung pada aplikasinya).

Q10: Berapa panjang maksimum agar DB Harness tetap dapat diandalkan?
A10: Tergantung pada jenis sinyal dan spesifikasi kelistrikan, namun panjang 10–20 meter dapat digunakan di banyak pengaturan kontrol atau instrumentasi. Untuk jangka waktu yang sangat lama, impedansi, penurunan tegangan, dan integritas sinyal harus dirancang dengan cermat.

FAQ ini membantu memandu prospek dan meningkatkan SEO dengan mencocokkan pertanyaan pengguna sebenarnya.

4. Tentang Dongguan Signalorigin Precision Connector Co., Ltd. & Ringkasan

Dongguan Signalorigin Presisi Connector Co., Ltd.adalah produsen terkemuka yang mengkhususkan diri pada konektor presisi, rakitan kabel, dan solusi wire harness khusus. Keahlian kami meliputi desain DB Wire Harness, produksi, dan jaminan kualitas. Kami melayani klien global di sektor otomasi industri, dirgantara, telekomunikasi, instrumentasi, dan otomotif.

Kami bangga pada:

• Kemampuan internal penuh: pemotongan kabel, pengupasan kawat, crimping, overmolding, laboratorium pengujian

• Kepatuhan dengan standar internasional (IPC/WHMA, ISO, RoHS)

• Dukungan teknik khusus dan pembuatan prototipe cepat

• Investasi berkelanjutan dalam otomasi dan sistem kualitas

Ringkasan & Ajakan Bertindak

Singkatnya, DB Wire Harness adalah pendukung penting dalam sistem kelistrikan dan data yang kompleks saat ini, menawarkan modularitas, keandalan, pelindung, dan pemasangan yang efisien. Memahami “apa, mengapa, bagaimana” memungkinkan perancang sistem dan pembeli menentukan pemanfaatan yang benar-benar sesuai dengan kebutuhan kinerja. PadaDongguan Signalorigin Presisi Connector Co., Ltd., kami menghadirkan kedalaman teknik dan keunggulan manufaktur selama bertahun-tahun untuk memberikan solusi DB Wire Harness yang memenuhi spesifikasi Anda yang paling menuntut.

Kontakkami jika Anda ingin mendiskusikan persyaratan DB Wire Harness Anda atau meminta penawaran khusus—Hubungi kami.
